Yatay Hava Sınıflandırıcı
Yatay Hava Sınıflandırıcı, ikincil hava ve yatay olarak monte edilmiş sınıflandırma rotoru ile donatılmış zorunlu tipte bir santrifüj sınıflandırıcıdır. Besleyici, kanatlı doğrultucu, öğütme rotoru vb. parçalardan oluşur.
Özellikleri| Modeli | WFJ-260 | WFJ-400 | WFJ-600 | WFJ-800 | WFJ-1000 | WFJ-1500 |
| Öğütme Boyutu (μm) | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 |
| Kapasite (kg/saat) | 50-200 | 300-1000 | 500-1500 | 1000-3000 | 2000-6000 | 6000-8000 |
| Rotor Gücü (kw) | 3.0 | 5.5 | 7.5 | 11×3 | 15×3 | 15×6 |
| Sistem Hava Akışı (m3/h) | 600 | 2100 | 5000 | 7500 | 9000 | 15000 |
| Hava Tüketimi (m3/dk/MPa) | 1.25/0.7 | 1 .8/0.7 | 2.5/0.7 | 4.5/0.7 | 6/0.7 | 10/0.7 |
Malzemeler üst tanktan beslenir ve dış birincil hava tarafından elenir. Parçacıklar tamamen dağılır ve derecelendirme bölgesine yükselir. Parçacıklar, yüksek hızda dönen sınıflandırma rotorunun ürettiği merkezkaç kuvvetinin yanı sıra hava akışının viskoz etkisi tarafından oluşturulan merkezcil kuvvete maruz kalır. Parçacıklar üzerine etkiyen merkezkaç kuvveti merkezcil kuvvetten daha büyük olduğunda, boyutlandırma çapından daha büyük olan kaba parçacıklar kap duvarı boyunca girdap şeklinde olacaktır. Dış ikincil hava, kılavuz kanat tarafından düzgün bir girdap akışına dönüştürülür ve ince parçacıkları kaba parçacıklardan ayırır. Daha sonra kaba partiküller alt porttan tahliye edilecek ve öğütme çapının altındaki ince partiküller hava akımı ile birlikte siklon ayırıcı ve kollektöre gidecektir. Arıtılmış hava, çekiş fanı vasıtasıyla dışarıya çıkarılır. Bu Yatay Hava Sınıflandırıcı, kapalı devre bir sistem oluşturmak için jet değirmen, gezegen değirmen, bilyalı değirmen, Raymond değirmen, titreşimli değirmen vb. gibi çeşitli kuru tip toz öğütme makinelerine uyabilir. Yüksek derecelendirme verimliliğine sahiptir ve partikül boyutu dağılımı dardır. %97'si 5μm'den küçük partikül boyutuna sahip ultra ince toz ürünler elde edilebilir. Aşınmaya dayanıklı malzemelerden yapılmış yatay derecelendirme rotoru, istikrarlı performansa ve uzun kullanım ömrüne sahiptir.

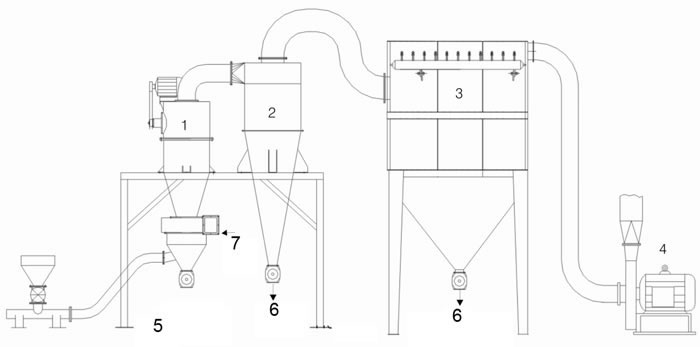

WFJ Yatay Hava Sınıflandırıcısının Akış Şeması
1. WFJ Türbin Tipi Hava Sınıflandırıcı Sistem
2. Siklon Ayırıcı
3. Toz Toplayıcı
4. Çekme Fan
5. Kaba Parçacıklar
6. Bitmiş Ürünler
7. Hava
